Średniej wielkości, jednokondygnacyjny, wybudowany w kategorii odporności "B alt", ale bardzo ciekawy obiekt wzniesiony w ramach Linii Niesłysz-Obra, w ramach której otrzymał nr 511. Następnie włączony w umocnienia Frontu Fortecznego Łuku Odry-Warty jako Pz. W. 671. Zadanie stojące przed schronem polegało na osłonie linii kolejowej oraz kanału fortecznego nr 702. Obecnie znajduje się na terenie prywatnym, ale przy kontakcie z właścicielem posesji nie ma żadnego kłopotu by obiekt dokładnie obejrzeć na zewnątrz i wewnątrz.
Elewacja wejściowa posiadała nietypowy układ dwóch otworów wejściowych, zamykanych drzwiami stalowymi 14P7. Rozdzielała je wartownia, z której załoga mogła dzięki dwóm stanowiskom bojowym, flankować ogniem wejścia do schronu.
To co przykuwa już na wstępie uwagę to dwie izby bojowe. Schron był przeznaczony do prowadzenia ognia na wprost, co sprawiało, że musiał także być wyjątkowo dobrze ukryty. By spełnić takie warunki ten Doppel- MG-Schartenstand otrzymał dwa egzemplarze kazamaty stalowej 5P7: Oprócz płyty stalowej chroniącej załogę od czoła, płyta stalowa stanowiła również strop takiej izby. Niestety, żadna z kazamat w Pz. W. 671 nie przetrwała w komplecie, ale pozostały jej relikty, o tyle ciekawe, że ukazują sposób łączenia dwóch płyt stalowych. Zabieg taki związany był z próbą ukrycia i tak już sporych rozmiarów schronu. Kazamata stalowa 5P7 obniżała zdecydowanie wysokość elewacji bojowej.
Dane techniczne - kazamata pancerna 5P7
Ciężar całkowity [kg]:
15000
Grubość płyty stropowej i czołowej [mm]:
100
Wymiary płyty stropowej [szer. x wys. w mm]:
3400 x 2700
Wymiary płyty czołowej [szer. x wys. w mm]:
3400 x 2300
Schron został wzniesiony wedle indywidualnego projektu. Nie odnajdziemy podobnego na całym FF O-W-B. Walka obu izb bojowych z kazamatami stalowymi typu 5P7 wspierana była przez obserwatora, który mógł liczyć na osłonę popularnego pancerza jakim była mała kopuła obserwatora piechoty typu 9P7. Z pewnością dzieła tego nie możemy określić B-Werkiem. Owszem zastosowano tu rozwiązania znacznie poprawiające warunki walki. Schron otrzymał kuchnię ze spiżarnią, WC z umywalniami. Załoga do dyspozycji miała całkiem pokaźną izbę wypoczynku. Schron posiadał zbiornik na wodę oraz własne ujęcie wody w postaci studni głębinowej! Ba! Schron posiadał izby dowódcy oraz łączności. Natomiast nie odnajdziemy tu maszynowni z filtrownią!

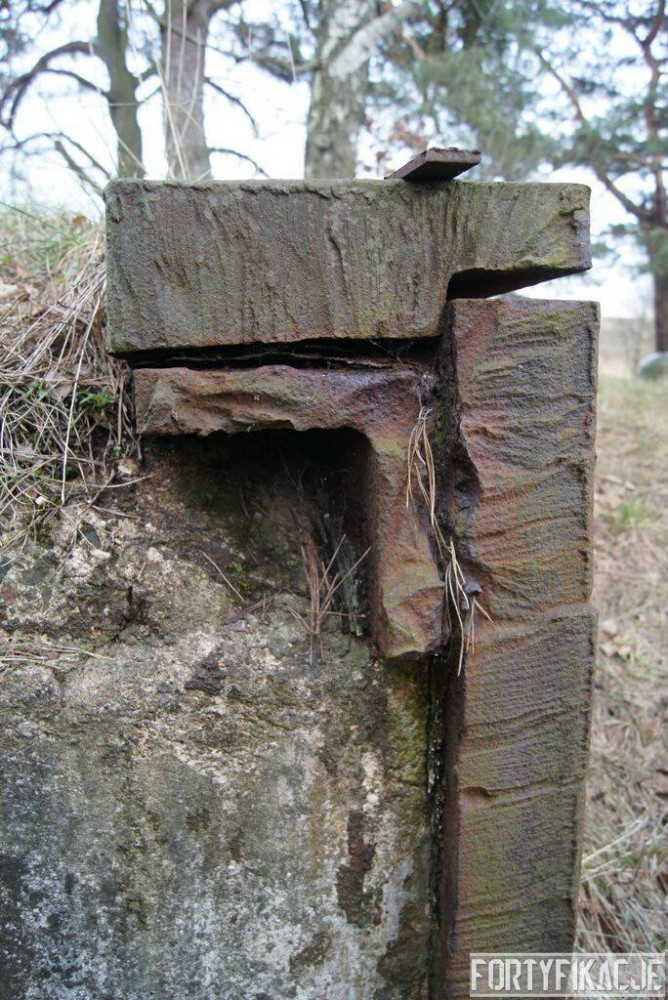

Płyta stropowa zachodziła na płytę czołową. Wygląda na to, że płyty nie były ze sobą bezpośrednio łączone (nitowane). Płyta stropowa posiadała odpowiednio wyprofilowany podczas jej odlewu brzeg. Obie płyty były połączone (wzmocnione?) poprzez kątownik oraz odpowiednio osadzone w żelbetowych niszach.
Schron zachowany jest w bardzo dobrym stanie. Roztaczana nad nim opieka sprawia, że wnętrza nie zasypywane są śmieciami. A jest tu kilka detali, na które warto zwrócić uwagę. Oprócz częściowo zachowanej kazamaty 5P7, w obiekcie zachowała się część dzwonu obserwacyjnego 9P7. Praktycznie wszystkie tarcze strzelnic obrony wejścia, jak i obrony wewnętrznej zachowały się. Bardzo interesujące są napisy eksploatacyjne, które nietypowo gdzieniegdzie są kolorowe.

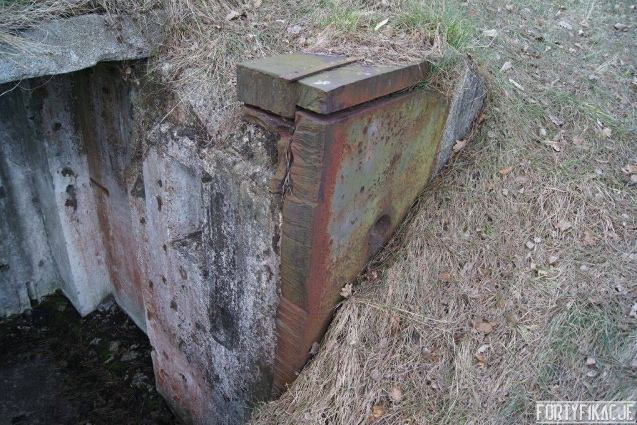

Stand posiadał dwie kazamaty 5P7. Betonowa płyta nad wejściem do izby bojowej to nabytek czasów teraźniejszych...

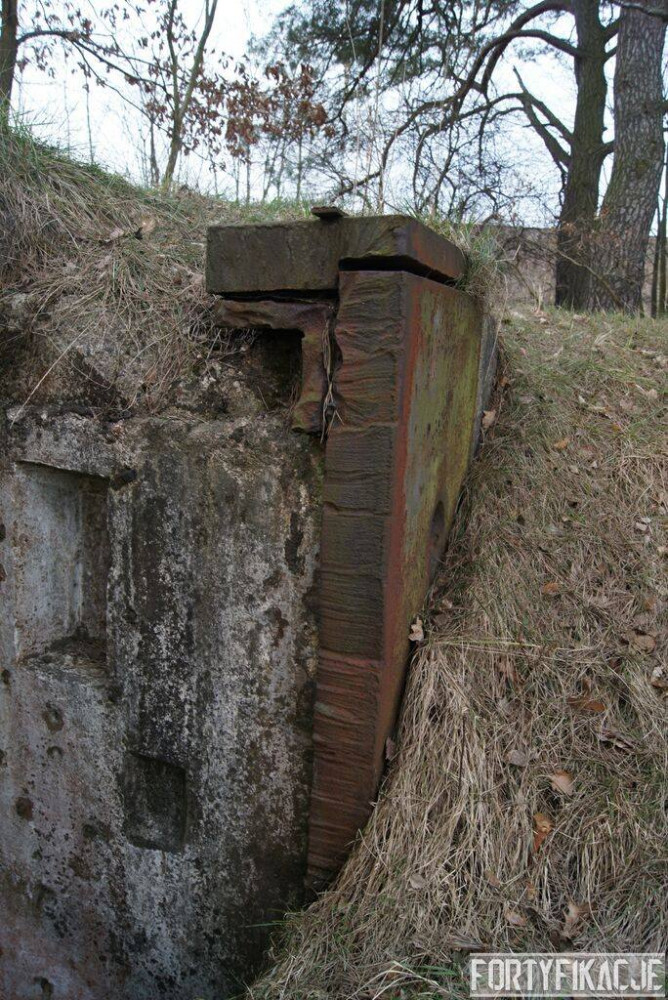

Płyty stalowe tworzące kazamatę nie zostały wysadzone a wycięte palnikiem. Uratowało to schron, ale także sprawiło, że w schronie pozostał cenny fragment ukazujący jak płyty były montowane i połączone ze sobą.
Płyty stalowe tworzące kazamatę nie zostały wysadzone a wycięte palnikiem. Uratowało to schron, ale także sprawiło, że w schronie pozostał cenny fragment ukazujący jak płyty były montowane i połączone ze sobą.
Płyta stropowa zachodziła na płytę czołową. Wygląda na to, że płyty nie były ze sobą bezpośrednio łączone (nitowane). Płyta stropowa posiadała odpowiednio wyprofilowany podczas jej odlewu brzeg. Obie płyty były połączone (wzmocnione?) poprzez kątownik oraz odpowiednio osadzone w żelbetowych niszach.
Płyta stropowa zachodziła na płytę czołową. Wygląda na to, że płyty nie były ze sobą bezpośrednio łączone (nitowane). Płyta stropowa posiadała odpowiednio wyprofilowany podczas jej odlewu brzeg. Obie płyty były połączone (wzmocnione?) poprzez kątownik oraz odpowiednio osadzone w żelbetowych niszach.
Jak widać palnikiem wycięto "jedynie" tą część pancerza, która nie była bezpośrednio zalana betonem. Po lewej widoczna nisza oświetleniowa.
Największe pomieszczenie w obiekcie - izba załogi. Na ścianach widoczne miejsca montażu prycz. W ścianie naprzeciw widoczna tarcza strzelnicy - tzw. pancerz skrzynkowy. W głębi widoczny jest element systemu wentylacyjnego.
Największe pomieszczenie w obiekcie - izba załogi. Na ścianach widoczne miejsca montażu prycz. W ścianie naprzeciw widoczna tarcza strzelnicy - tzw. pancerz skrzynkowy. W głębi widoczny jest element systemu wentylacyjnego.

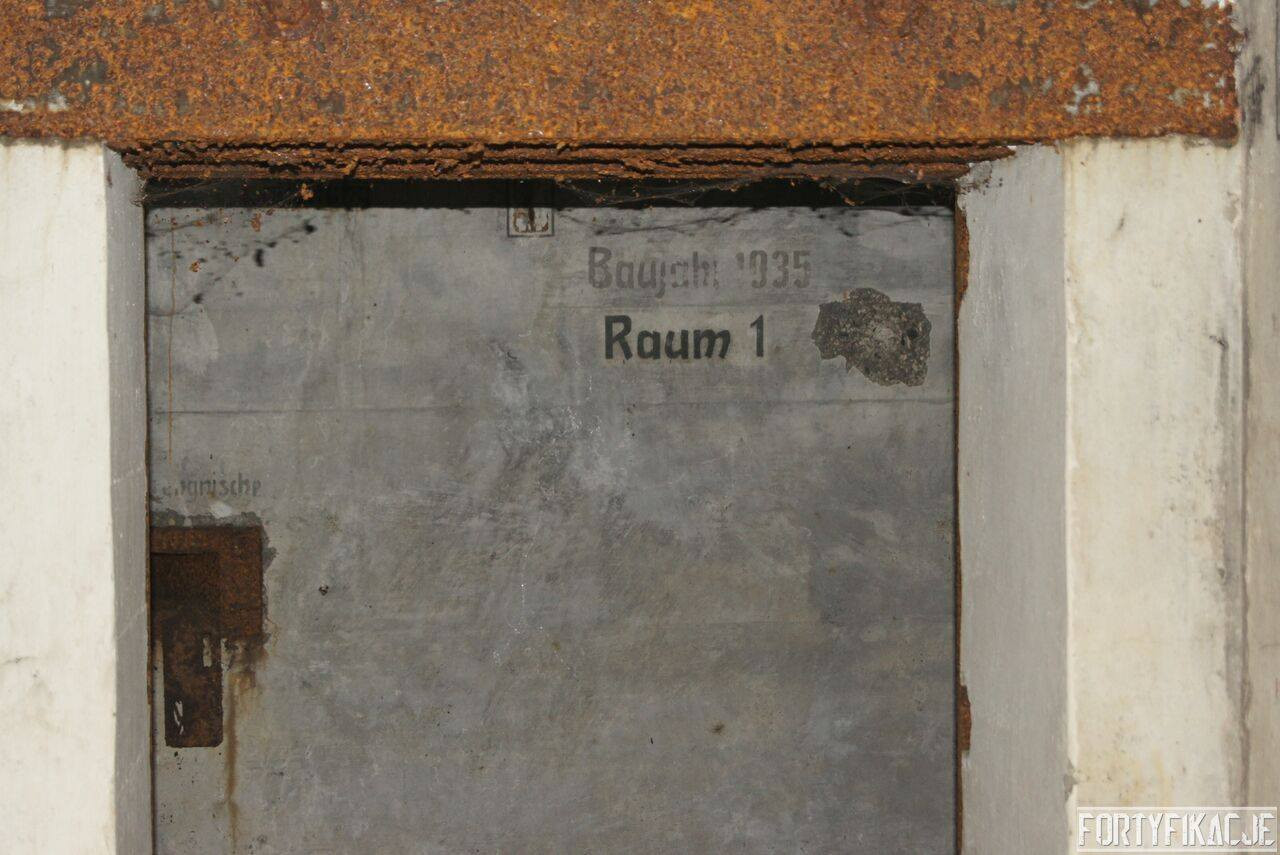

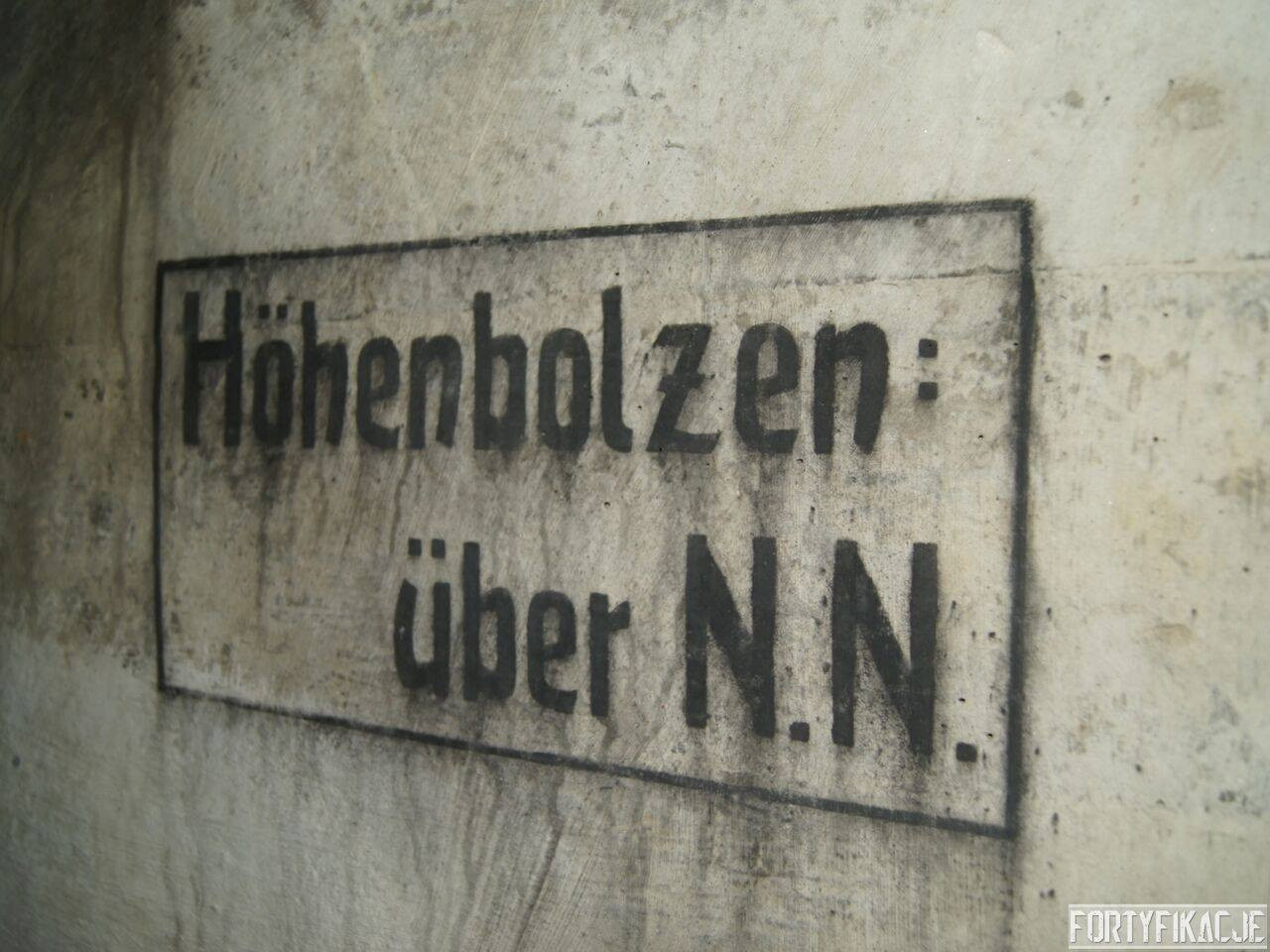

Na ścianach zachowały się idealnie napisy eksploatacyjne. Stworzone tak, by żołnierz, który tu pojawił się pierwszy raz wiedział, gdzie, co i jak: gdzie może udać się do wyjścia (ewakuacyjnego), gdzie postawić lampę, czy rozpoznać elementy wentylacji.
Na ścianach zachowały się idealnie napisy eksploatacyjne. Stworzone tak, by żołnierz, który tu pojawił się pierwszy raz wiedział, gdzie, co i jak: gdzie może udać się do wyjścia (ewakuacyjnego), gdzie postawić lampę, czy rozpoznać elementy wentylacji.
Kolor w napisach eksploatacyjnych pojawia się bardzo rzadko, tym bardziej te zachowane w Pz. W. 671 należą do cennych.
Wartownia. Po prawej tarcza strzelnicy karabinowej flankującej wejście do schronu. Po lewej ciekawostka (nie spotykana tak często na FFOWB, na Oderstellung o wiele częściej): nisza przeznaczona na ładunek wybuchowy - w obiekcie, w momencie zagrożenia zdobyciem, można było wysadzić w powietrze blok wejściowy!
Wartownia. Po prawej tarcza strzelnicy karabinowej flankującej wejście do schronu. Po lewej ciekawostka (nie spotykana tak często na FFOWB, na Oderstellung o wiele częściej): nisza przeznaczona na ładunek wybuchowy - w obiekcie, w momencie zagrożenia zdobyciem, można było wysadzić w powietrze blok wejściowy!
Widok na blok wejściowy z wartowni. Po lewej widoczna nisza a ładunek wybuchowy, dająca możliwość wysadzenia bloku wejściowego.
Widok na blok wejściowy z wartowni. Po lewej widoczna nisza a ładunek wybuchowy, dająca możliwość wysadzenia bloku wejściowego.

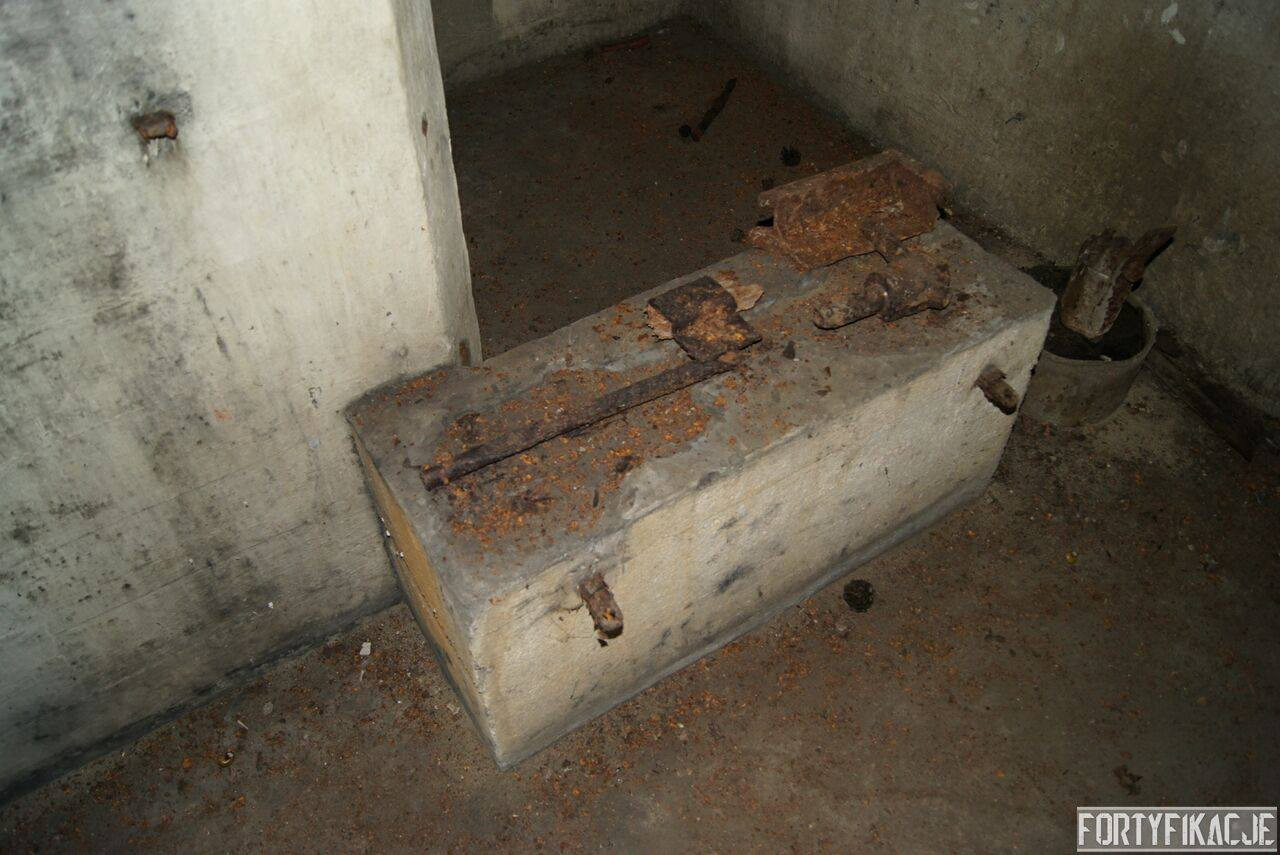

W kuchni. Po prawej w podłodze ujęcie wody (studnia). Na betonowym podeście stał elektryczny silnik wraz z pompą, a w głębi nisza na zbiornik na wodę. Na ścianie na lewo od podestu prawdopodobnie zamontowany był zlewozmywak.
W kuchni. Po prawej w podłodze ujęcie wody (studnia). Na betonowym podeście stał elektryczny silnik wraz z pompą, a w głębi nisza na zbiornik na wodę. Na ścianie na lewo od podestu prawdopodobnie zamontowany był zlewozmywak.

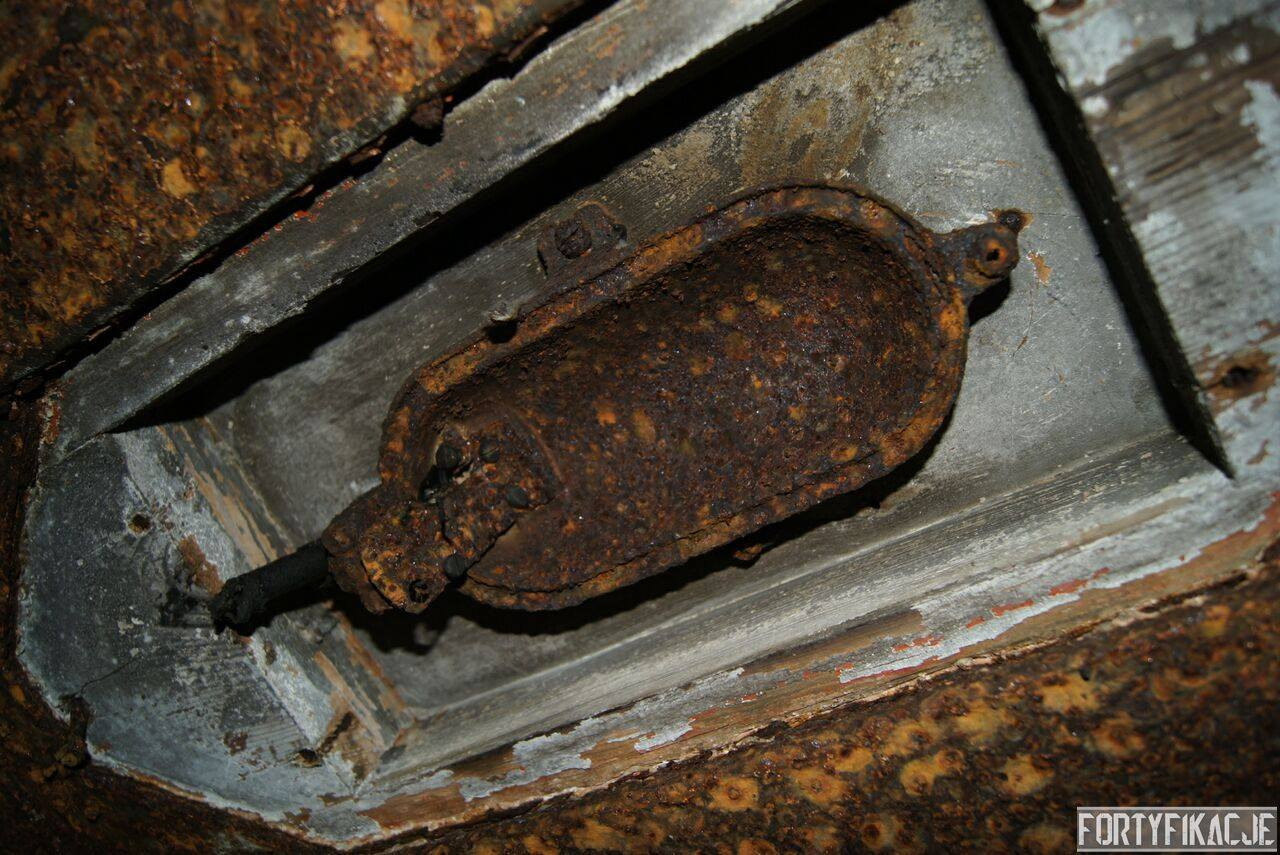

W centralnej części zdjęcia widoczna jest nisza oświetleniowa ("Beleuchtungsnische"). Tuż obok niej ocięty i zaczopowany przewód rury głosowej, pozwalającej na kontakt z izbami bojowymi. Na prawo od niego przewód łączący z izbą obserwatora.
W centralnej części zdjęcia widoczna jest nisza oświetleniowa ("Beleuchtungsnische"). Tuż obok niej ocięty i zaczopowany przewód rury głosowej, pozwalającej na kontakt z izbami bojowymi. Na prawo od niego przewód łączący z izbą obserwatora.
